فن های آکسیال
تاریخچه فن آکسیال:
فن آکسیال چیست ؟ فن آکسیال یا فن محوری اولین فن ساخته شده توسط بشر بوده است. شاید به جرات بتوان گفت که تاریخ ساخت فن های آکسیال به زمان ساخت آسیاب های بادی در قرون وسطی در قاره اروپا بر میگردد. اولین فن الکتریکی یک نوع فن محوری یا آکسیال بود که در دهه ۸۰ میلادی معرفی و ثبت شد. علت آنکه این نوع فن را آکسیال یا محوری نامیدند آن بود که نحوه تولید باد در این نوع فن ها بصورت محوری می باشد. در این نوع فن با حرکت و چرخش تیغه ها حول محور مرکزی فن، هوا نیز در همان جهت شروع به حرکت می نماید.
در فن های آکسیال، جریان هوای تولید شده دارای شارش بسیار بالاتری نسبت به فن های دیگر می باشد. این بدان معناست که هوای جاری شده از طریق چرخش پروانه فن آکسیال دارای دبی بسیار بالایی بوده ولی هوای جریان هوای تولید شده دارای فشار بسیار اندک می باشد.
تعریف:

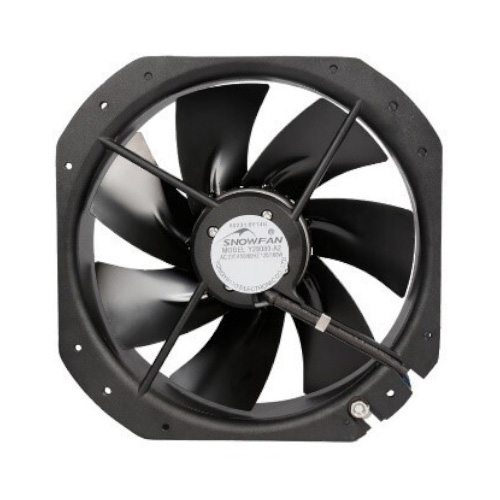

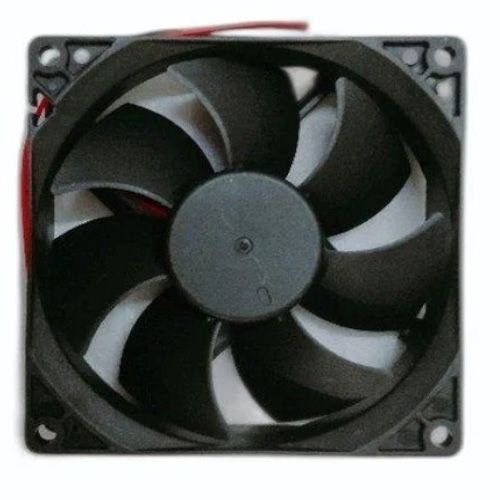

فن های آکسیال دارای تیغه یا پروانه هستند که به دور یک محور ثابت میچرخند. فنهای آکسیال به طور معمول در مواردی که جا به جایی هوا با افت فشار کم و حجم تخلیه بالا باشد به کار میروند. پره هایی که به دور محور میچرخند هوا را به دور محور می کشند و آنرا در جهت مخالف خارج میکنند در بعضی موارد . در بعضی موارد در ظرفیت مشابه، فن های آکسیال یا محوری به سرعت چرخش پروانه بالاتری نیاز دارند که این موضوع سر و صدای بیشتر آنها را نسبت به فن های گریز از مرکز در پی دارد. در این فن ها فشار هوا به وسیله نیروی آیرودینامیک تولید شده توسط بالک های پروانه تنظیم می شود. فن آکسیال که با عنوان فن محوری نیز شناخته میشود، یکی از پرکاربردترین وسیلهها در ساختمانهای تجاری و صنعتی به شمار میآید. در واقع انواع محیطهای تجاری و صنعتی به نوعی مجهز به انواع فن آکسیال هستند و به منظور پیشبرد اهداف تولیدی و صنعتی مختلف از آنها استفاده میکنند. فنهای آکسیال به خصوص در آن دسته از محیطهای تجاری و صنعتی که در آنها به تهویه یا خنک سازی هوا نیاز است، کاربرد دارند. به عنوان مثال در ساخت کندانسور، رادیاتور، سیستمهای الکترونیکی و کولرها و غیره از انواع فنهای آکسیال بهره برده میشود. فن های آکسیال برای کار کردن به مصرف برق زیادی نیاز ندارند. این فن ها جریال هوایی که کم فشار است را با سرعت حرکت می دهند. فن های آکسیال توانایی حرکت جریان های بالا را دارا می باشند.
جریان هوای تولید شده در هواکش آکسیال در مقایسه با انواع دیگر هواکش شارش بسیار بالاتری دارد. منظور این است که هوای جاری شده از طریق چرخش پروانۀ فن آکسیال دبی بسیار بالایی دارد ولی جریان هوای تولید شده فشار بسیار کمی دارد. به طور دقیق تر پره های فن جریان محوری یا آکسیال با استفاده از نیروی محوری موجب ایجاد جریان هوا یا گاز میشود و از طریق چرخش محوری با تیغههایی که قطر بیرونی آن به صورت شعاعی گسترده شده است، باعث میشوند که هوا به حرکت در بیاید. به طور کلی میتوان گفت که انواع فن های آکسیال توانایی ایجاد جریان هوایی با حجم بالا را دارند.
طراحی فن آکسیال به گونهای است که پروانهی فن باعث ایجاد اختلاف فشار هوا شده و در نتیجه باعث مکش جریان هوا به سمت فن میشود. باید به این نکته اشاره کرد که فنها مانند کولرها باعث کاهش دمای هوا نمیشوند، بلکه حرکت تیغههای فن با تولید جریان هوا موجب ایجاد احساس خنکی میشود.
فنها دارای چند قطعهی اصلی هستند که با کمک هم وظیفهی تولید جریان هوا را دارند. قطعات اصلی به کار رفته در ساخت فنهای آکسیال عبارت هستند از موتور، محور و تیغهها.
وظیفهی اصلی موتور این است که باعث چرخیدن محور میشود. محور و تیغههای فن داخل یک محفظه قرار داده میشوند تا ایمنی افراد را در مقابل تماس با تیغهها تضمین کنند. با توجه به اندازهی بزرگ فنهای صنعتی تماس نزدیک با آنها میتواند موجب قطع عضو یا مرگ انسان شود. موتور و محور فنهای آکسیال صنعتی دارای طول عمر و دوام بالایی هستند تا بازده بالایی داشته باشند.
باید بدانید که در ساخت فنهای آکسیال به تعداد تیغهها و نوع آنها توجه بسیاری میشود. چرا که تعداد تیغهها و ساختار آنها روی بازده و کارآیی فن تاثیر بسیاری خواهد داشت. علاوه بر این، جنس موادی که تیغهها از آن ساخته میشوند دارای اهمیت بسیاری است. تیغههای فن آکسیال صنعتی معمولاً از آلیاژ آلومینیوم و مواد مرغوب ساخته میشود تا فنها دارای دوام بالایی باشند و در شرایط سخت صنعتی بتوانند مورد استفاده قرار بگیرند. به عنوان مثال برخی از فرایندهای صنعتی در دمای بالا انجام میپذیرند. بنابراین در این فرآیندها باید از فنهایی استفاده کرد که قابلیت به کارگیری در دمای بالا را داشته باشند. علاوه بر این، در ساخت تیغههای فن آکسیال از پلاستیک یا چوب نیز میتوان استفاده کرد. به عنوان مثال در ساخت پروانهها در هواپیماها و هلیکوپترها، کشتیها و غیره از انواع فنهای آکسیال استفاده میشود. همچنین فنهای آکسیال در در تونلها و برجهای خنک کننده به کار برده میشوند.
به دلیل حساس بودن فرآیندهای صنعتی، هنگام خرید فن باید دقت کنید که فن مناسبی را انتخاب نمایید. از جمله ویژگیهای فن آکسیال یا فن جریان محوری که باید به آنها توجه کرد، بازده فن و حجم و سرعت جریان هوای تولید شده توسط فن است. قابلیتها و ویژگیهای فن آکسیال باید مناسب با نیازهای کاربری مورد نظر باشند تا بتوانید استفادهی بهینه را از فن بکنید. همچنین اندازهی فنی که خریداری میکنید باید مناسب با فرآیند صنعتی مورد نظر شما باشد. علاوه بر اینها به عوامل دیگری مانند میزان تولید صدا توسط فن، ولتاژ فن، قیمت خرید و شرایط ضمانت آن توجه کنید. باید به خاطر داشته باشید که فنهای آکسیال مانند دیگر سیستمهای صنعتی نیاز به مراقبت و نگهداری دارند. بنابراین لازم است که هنگام به کارگیری فن آکسیال دستورالعملهای نگهداری آن را با دقت دنبال کنید. مراقبت و نگهداری مناسب از فن علاوه بر کمک به بهبود روند تولیدی و صنعتی موجب افزایش طول عمر و بازده فن خواهد شد. ممکن است برای کنترل و بررسی فنهای صنعتی هر از چند گاهی به کمک یک فرد متخصص نیاز پیدا کنید.
مزیت استفاده از فن های آکسیال:
از جمله مزایای فن های آکسیال عبارت اند از :
- وزن و اشغال فضای کم با توجه به ابعاد
- هزینه کم
- اگزاست هوا (خارج کردن هوای آلوده از محیط و فراهم نمودن هوای تمیز)
- تهویه مکان هایی که اندازه ذرات ناخالصی موجود در هوا کوچک می باشد مثل گرد و غبار، دود و گاز
- نیاز به جریان معکوس و یا مستقیم
- فشار دینامیکی بالاتری دارد.
- سرعت عمل بالاتری دارد.
- سرعت محیطی بالاتری دارد.
- برای کار به انرژی کمتری نیاز دارد.
- حجم بیشتری از هوا را حرکت می دهد.
- معمولا کوچکتر ، سبک تر و ارزان تر است
مزیتهای به کارگیری فن آکسیال:
مزیتهای زیاد فنهای آکسیال موجب میشود که این نوع فنها کاربردهای بسیاری در انواع ساختمانهای تجاری و صنعتی داشته باشند. در این قسمت به بررسی مزیتها و نکات مثبت در مورد فنهای آکسیال و به کارگیری آنها در محیطهای تجاری و صنعتی خواهیم پرداخت.
یکی از مهمترین مزیتهایی که سیستمهای سرمایشی به کار رفته در ساختمانهای تجاری و صنعتی باید داشته باشند، موثر بودن روش سرمایشی و کم مصرف بودن آنها است. در ساختمانهای صنعتی فرایند سرمایش و تهویه انرژی زیادی مصرف میکند و این امر باعث افزایش هزینههای سرمایشی ساختمان میشود. بنابراین به کارگیری سیستمهای سرمایشی کم مصرف نقش مهمی در کاهش هزینههای سرمایشی و میزان مصرف انرژی در ساختمانهای تجاری و صنعتی خواهد داشت. فن های آکسیال این توانایی را دارند که با مصرف انرژی کم حجم زیادی از جریان هوا را تولید کنند.

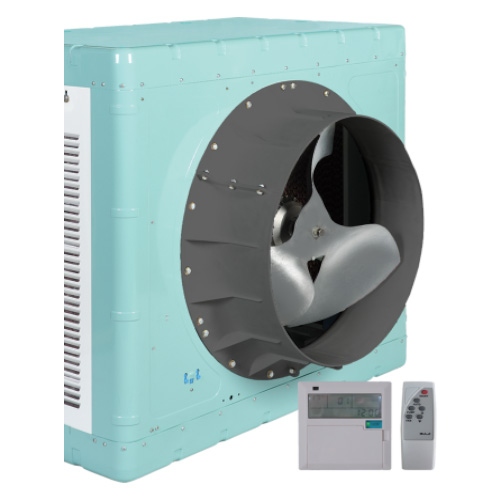

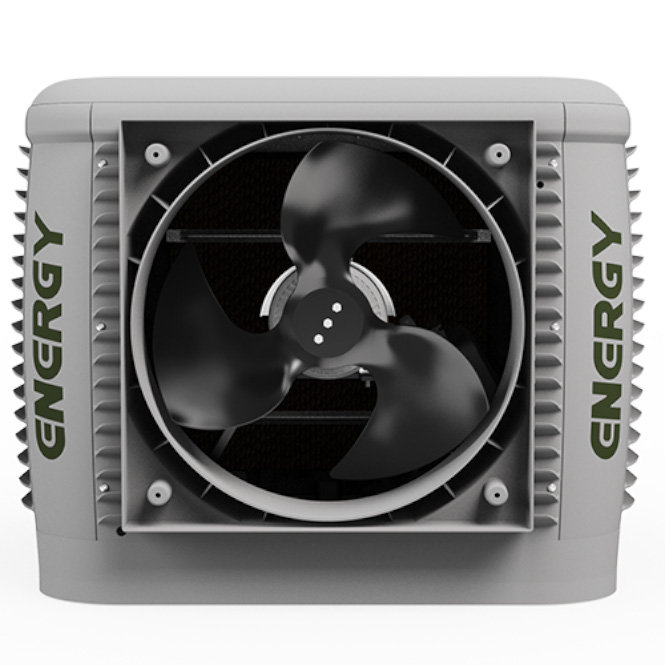

یکی دیگر از مزیتهای فنهای آکسیال این است که با ایجاد جریان هوا نقش مهمی در توزیع هوای خنک تولید شده توسط کولرها دارند. همانطور که میدانید فن کولرها مجهز به فنهایی هستند که با ایجاد جریان هوا باعث سرعت بخشیدن به روند توزیع جریان هوای خنک در محیط میشوند. بنابراین با استفاده از فن کولرها میتوان در مدت زمان کمتری هوای محیط مورد نظر را خنک کند. علاوه بر این به کارگیری فنها در کولرهای صنعتی موجب میشود که هوای خنک به صورت یکسان به قسمتهای مختلف ساختمان برسد و هوای اتاق به صورت یکنواخت خنک شود
لازم است که انواع سیستمهای سرمایشی مورد مراقبت و نگهداری مناسب قرار بگیرند. باید گفت که فنهای آکسیال دارای شیوهی مراقبت و نگهداری آسانی هستند و نیازی نیست که کاربران وقت زیادی را صرف نگهداری این سیستمها بکنند. فنهای آکسیال در مقایسه با انواع فنهای سانتریفیوژی شیوهی نگهداری آسانتری دارند. چرا که ساختار فنهای آکسیال سادهتر از فنهای سانتریفیوژی است. همچنین هزینهی نگهداری و به کارگیری فنهای آکسیال در مقایسه با دیگر سیستمهای سرمایشی پایینتر است. در صورتی که فن آکسیال شما با مشکل مواجه شود، با پرداخت هزینهی کمی میتوانید نسبت به تعمیر یا تعویض قطعات آن اقدام کنید.
بیشتر فنهای آکسیال دارای این ویژگی هستند که بتوان درجه سرعت آنها را تنظیم کرد. فنهای آکسیال دارای این مزیت هستند که با تغییر سرعت، تغییر چشمگیری در حجم هوای تولید شده ایجاد نشود. بنابراین میتوانید به راحتی سرعت این فنها را با توجه به نیاز به خود تغییر دهید.
انواع مختلف فن های آکسیال:
در انواع مختلف خانگی و صنعتی از قبیل: فن آکسیال پروانه ای یا ملخی، فن آکسیال لوله ای یا اگزا فن کانالی و فن پره ای طراحی و تولید می شود.
فن آکسیال پروانه ای:

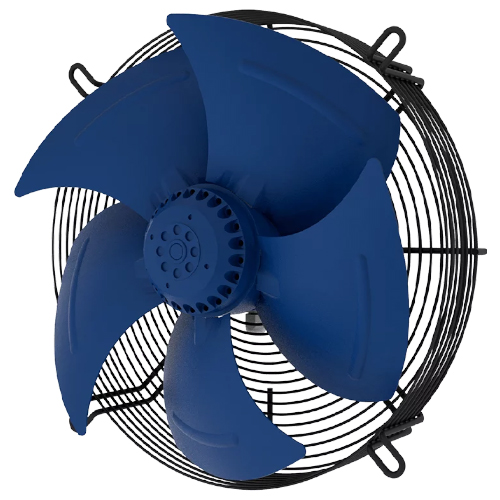

فن آکسیال پروانه ای یا ملخی یکی از رایج ترین فن ها با تیغه های بلند و باریک تاب خورده می باشد که با اتصال به یک توپی ثابت یک مجموعه ای را در داخل محفظه با عبور جریان محوری ایجاد می کند.
جنس پروانه ها از پلاستیک و فلز در سایزهای کوچک و بزرگ ساخته می شوند و از کاربرد این فن می توان به اگزاز فن های نصب شده روی دیوار و سقف و مبدل های حرارتی برج خنک کننده اشاره کرد و قیمت مناسب تری نسبت به سایر فن ها دارد.
فن آکسیال پره ای:
فن آکسیال پره ای نمونه پشرفته فن های کانالی می باشد که تیغه های موجود در بدنه جهت هدایت هوا، بهبود فشار استاتیک و افزایش راندمان بیشتر تعبیه شده است.
این فن صدای زیادی نسبت به دیگر فن ها دارد و برای تونل ها، معادن و یا کانال ها جهت اگزاز دود مورد استفاده قرار می گیرد.
